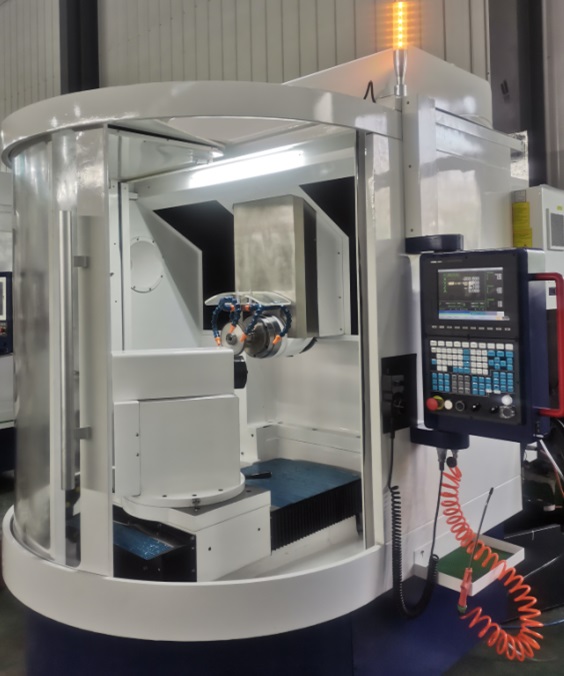

该机床是为磨削φ130*88*1mm圆盘刀片（见工件图《上刀图》）而作的专用机床，根据用户原加工工艺，该机床采用三个数控直线轴X、Y、Z，采用三轴滚珠丝杆（台湾银泰），直线导轨（THK）台湾新代伺服电机。及台湾新代系统控制器。该机床在Y轴滑台上装工件旋转轴总成。按照工件法兰结构示意图装夹工件，工件旋转轴总成可根据工件角度手动调整（调整范围-10--60度）。工件旋转轴电机采用台湾新代伺服主轴电机。在Z轴滑台上安装电主轴。主轴升降行程200（工件旋转中心向上100mm,向下100mm）。磨削砂轮通过砂轮杆安装在电主轴上。在工件轴旁边安装砂轮修整器，可对砂轮端面进行修整，保证砂轮型面及砂轮锋利度（电子手轮进给）。加工时X、Y、Z为数控进给运动将原工艺的手动进给转变为数控进给。
硬质合金，高速钢等材质的多种圆盘刀片，外圆及刃口斜面磨削。
|
型号 |
JL150 |
|
X轴行程 |
450mm |
|
Y轴行程 |
400mm |
|
Z轴行程 |
200mm |
|
X轴定位精度 |
0.005mm |
|
Y轴定位精度 |
0.005mm |
|
Z轴定位精度 |
0.005mm |
|
重复定位精度 |
±0.002mm |
|
工件轴功率 |
5.5KW |
|
主轴额定功率 |
7.5KW扭矩15NM（单伸主轴） |
|
主轴转速 |
0-9000转/每分 |
|
砂轮杆 |
HSK50E |
|
可安装砂轮数 |
2片 |
|
最大砂轮直径 |
Φ150mm |
|
工作气压 |
0.6~0.8MPa |
|
冷却液流量 |
75L/min |
|
冷却液水箱 |
简易纸带过滤水箱 |
|
设备额定功率 |
约18KW |
|
设备外形尺寸 |
2000×1500×1800（长×宽×高） |
|
设备总质量 |
3T |
