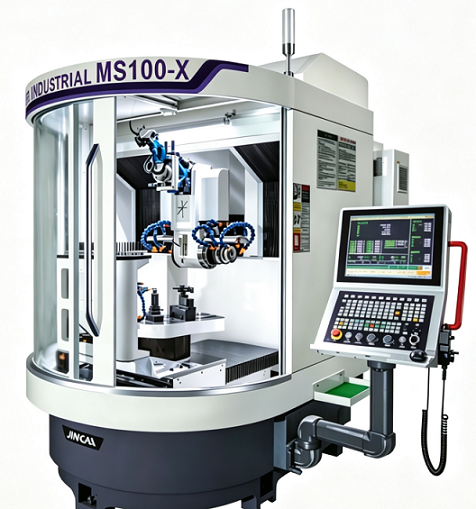

五轴数控精密立铣刀MS100-X磨床

时间：2026-09-17 08:03:40 点击：次

配置国产整体立铣刀CAD/CAM软件，支持标准球刀、圆鼻刀、平头刀，支持径向后角，支持通过自动测量自动修磨整体立铣刀槽、端刃、周刃；

可配用人机对话式数控系统，既G代码编程，又能使用刀具软件。系统使用安全、稳定、便捷、抗电磁干扰强。

可通过以太接口、USB2.0实现CNC与PC之间的程序传输，以较短的加工准备时间一键启动，使生产力得以大幅度提高。

配有三维模拟软件，以对话框的方式显示刀具加工的必要参数，参数输入后进行刀具模拟可显示刀具三维图形及机床磨削步骤。用不同颜色区分各个磨削步骤利用软件的防撞功能，避免在实际加工过程中的碰撞现象。

选用相应的软件模块可加工各类刀具，通过探针，实现自动对工件的循环测量及对刀具磨损进行补偿，即能生产刀具又能修磨刀具。

重型设计，大功率，龙门式封闭式结构，刚性好，强度高、稳定性佳。

高精度丝杆、导轨、A轴、C轴及关键零部件，确保使用精度高、灵敏度高、稳定性好。

旋转轴配用成品高精度DD马达，传动平稳、速度高、精度高。

可装顶失和简易支撑点，用于长刀具生产。

具备独立用于铲磨的直驱铲磨轴，提高铲磨效率和精度。

双磨头砂轮轴设计，可同时安装6片砂轮，提高砂轮的利用率。

具备2套砂轮修整机构，可分别对双磨头砂轮进行在线修整。

支持工件和砂轮两组探针测量，支持主轴振动监控，主轴温度监控，可通过MES、AGV接口与智能制造系统进行集成

产品优势：

一机多能：合金或高速钢立铣刀，覆盖磨制、修磨立铣刀。

全序磨制：一次装夹、分序成型，保证磨削点、刃线、铲磨曲线连贯、准确。

μ级精度：全自研高精度磨削算法，7轴5联动全闭环直驱，砂轮组和工件在线检测。

易用好用：一体界面，单序、多序、顺序自由组合，免调刀/调机，具备3D建模、仿真。

加工范围

加工材料：D1-D10mm直径的高速钢、硬质合金刀具材料；

可加工立铣刀类别：多种立铣刀类型(含圆柱平头立铣刀、圆柱球头立铣刀、圆柱圆鼻立铣刀、圆锥平头立铣刀、圆锥球头立铣刀、圆锥圆鼻立铣刀等)。
