MG200五轴数控工具磨床

时间：2025-12-09 08:24:56 点击：次

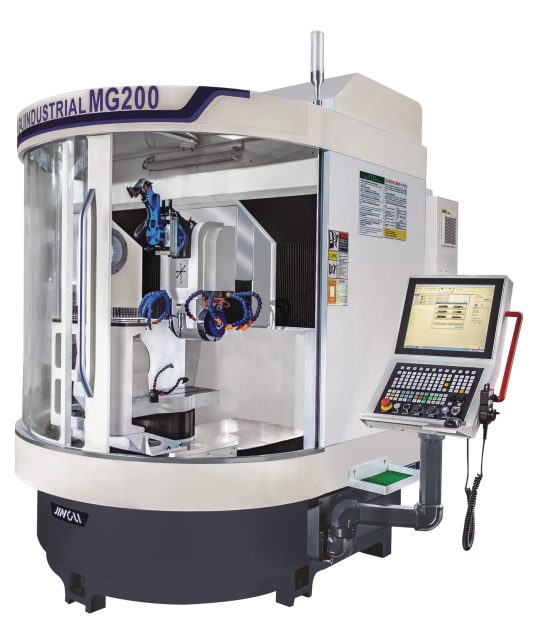

五轴数控工具磨床

一、机床性能说明：

MG系列五轴数控工具磨床是为全磨制刀具研发的数控刀具生产机床。该机床为五轴数控机床，其中X、Y、Z为直线伺服轴， A、C两轴为旋转轴。

此机是主要生产标准铣刀，非标铣刀，钻头，铰刀等刀具，具有低消耗、高效率、高精度的数控刀具生产设备。在高速钢，硬质合金铣刀制造领域有着一定的优越性。同时我们也在不断的完善和改进MG系列设备，用先进的方案来为您带来更高的效益和回报。

二、机床特点：

1、可配用先进的人机对话式数控系统，既G代码编程，又能使用刀具软件。系统使用安全、稳定、便捷、抗电磁干扰强。可通过以太接口、USB2.0实现CNC与PC之间的程序传输，以较短的加工准备时间一键启动，使生产力得以大幅度提高。

2、配有三维模拟软件，以对话框的方式显示刀具加工的必要参数，参数输入后进行刀具模拟可显示刀具三维图形及机床磨削步骤。（用不同颜色区分各个磨削步骤）利用软件的防撞功能，避免在实际加工过程中的碰撞现象。

3、选用相应的软件模块可加工各类刀具，通过选用探针，实现自动对工件的循环测量及对刀具磨损进行补偿，即能生产刀具又能修磨刀具。

4、重型设计，大功率，龙门式封闭式结构，刚性好，强度高、稳定性佳。

5、进口导轨及直线电机，A轴C轴及关键零部件，确保使用精度高、灵敏度高、效率高、稳定性好。

6、旋转轴配用成品高精度DD马达，传动平稳、速度高、精度高。

7、可装顶尖和简易支撑，用于长刀具生产。

使用范围：

1、加工材料：φ3-φ20mm柄径的高速钢、硬质合金和不锈钢等;

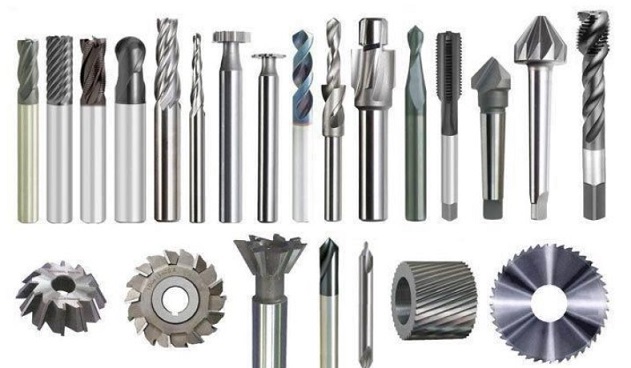

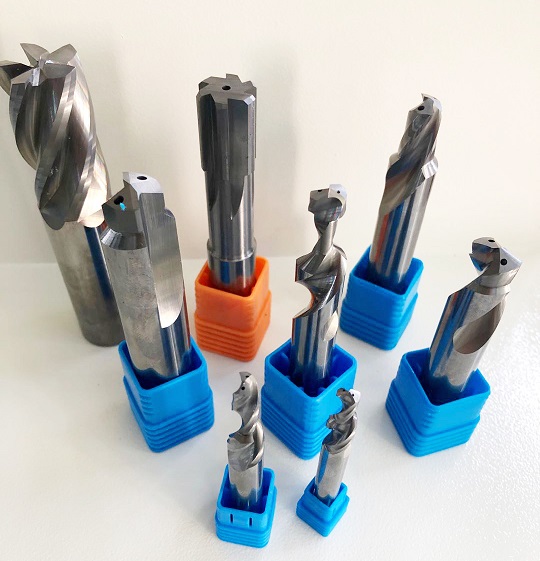

2、可加工刀具类别：铣刀：圆柱端齿铣刀、圆柱球齿铣刀、圆柱R铣刀、圆锥端齿铣刀、圆锥球齿铣刀、多刃铣刀、左右螺旋刀、焊接铣刀，非标刀，成型刀，定制刀。

3、钻头、铰刀：各类左右螺旋刃，直槽刃，标准、非标钻头，铰刀。

4、零件：产品零件中的五轴磨削加工。
