金刚石滚轮修整机

时间：2025-12-09 08:30:05 点击：次

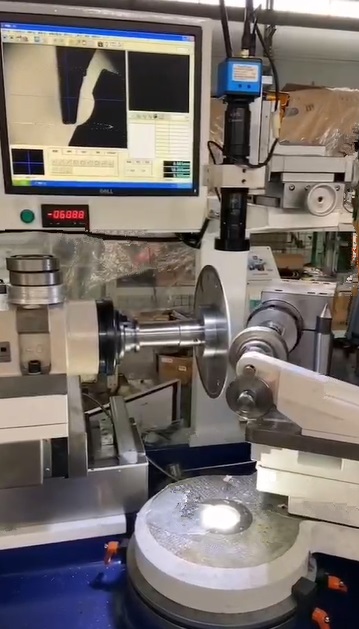

金刚石滚轮修整机DMS-B

该机床具备以下特点：

1、修整砂轮轴为NT40-2动力头，增加修整砂轮轴的刚性。BT40内孔精度：0.005。BT40加长砂轮杆。

2、修整砂轮轴前后进刀方向加数显尺进行精确调整。

3、四个直线进给轴换为螺距3mm精密丝杆。

4、被修滚轮的位置通过十字滑台进给（重新设计X-Y滑台组总成）。在滚轮十字滑台的两个方向加装进给微小进给装置并安装数显尺进行精确调整。

5、被修滚轮主轴为外径100，内孔莫氏4号主轴总成。内孔精度：0.003。

6、手动旋转轴安装NSK高精度圆锥滚子轴承，保证转台的回转精度0.005mm。同时添加了圆形编码器。

7、被修滚轮轴为两顶尖形式装夹，尾座顶尖为莫氏2号。尾座顶尖在旋转75度时不能与修整砂轮轴干涉。

8、被修滚轮轴为两顶尖间距120mm。精度：上母线：0.005mm，侧母线：0.005mm

金刚石滚轮修整机是利用被修砂轮和修整砂轮的材质的不同和转速差的原理，来实现被修砂轮的形状修整的。机器本身可以对金刚石砂轮、CBN砂轮进行简单且高效的修整，可以修整平面、角度、以及成型砂轮。

该机床将修整砂轮和被修砂轮分别装在两组精密进给十字滑台总成上（滚轮X-Y滑台组总成与X’-Y’修正滑台组总成）。并且在滚轮十字滑台加装进给微小进给装置，可以对被修滚轮的位置进行精确调整。
