二、技术亮点
1.内部T型结构设计，铸件采用GB250树脂砂造型铸件，大幅提高高刚性，最大载重时仍能保证最佳的动态水平精度。
2.超宽立柱，加大立柱与床身的接触面，降低加工时的振动。
3.高刚性阶梯或横梁结构，满足重切削的加工要求。
4.工作台防滑防踩踏设计，方便工件的装拆。
5.X.Y.Z三轴采用高刚性滚柱线轨，其中X轴采用多滑块结构，提高刚性。

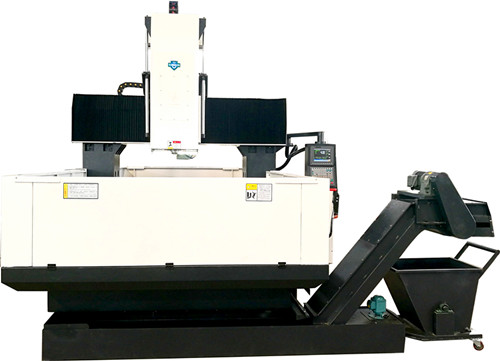

一、龙门加工中心机系列详情：
LX2018配置及参数
|
编号 |
项目 |
技术参数 |
|
1 |
工作台尺寸 |
2000X1600 |
|
2 |
工作台行程X、滑底行程Y、主轴行程Z |
2200×1800X600mm |
|
4 |
主轴鼻端面至工作台距离 |
150-750mm |
|
5 |
龙门内宽尺寸 |
1800mm |
|
6 |
主轴锥孔 |
BT40 |
|
7 |
主轴电机 |
7.5KW |
|
8 |
X、Y轴快速进给速度 |
10000 mm/min |
|
9 |
Z轴快速进给速度 |
12000mm/min |
|
10 |
切削进给速度 |
10-5000mm/min |
|
11 |
X轴电机 |
3KW |
|
12 |
Y轴电机 |
3KW |
|
13 |
Z轴电机 |
3KW |
|
14 |
工作台最大载重 |
5000KG |
|
15 |
定位精度 |
±0.01/0.02mm |
|
16 |
重复精度 |
±0.005mm |
|
17 |
机械重量(大约) |
14000KG |
|
18 |
电力需求 |
25KVA |
|
19 |
气压需求 |
6.5KG/CM³ |
|
20 |
占地面积(长×宽×高) |
6×3×3.6m |
|
21 |
系统 |
新代（可定制其他系统） |
二、技术亮点
1.内部T型结构设计，铸件采用GB250树脂砂造型铸件，大幅提高高刚性，最大载重时仍能保证最佳的动态水平精度。
2.超宽立柱，加大立柱与床身的接触面，降低加工时的振动。
3.高刚性阶梯或横梁结构，满足重切削的加工要求。
4.工作台防滑防踩踏设计，方便工件的装拆。
5.X.Y.Z三轴采用高刚性滚柱线轨，其中X轴采用多滑块结构，提高刚性。
